Edificio Cruz del Sur
Date
S/F
Journal Title
Journal ISSN
Volume Title
Publisher
Universidad de Valparaíso
Authors
Mondragón, Pablo
Abstract

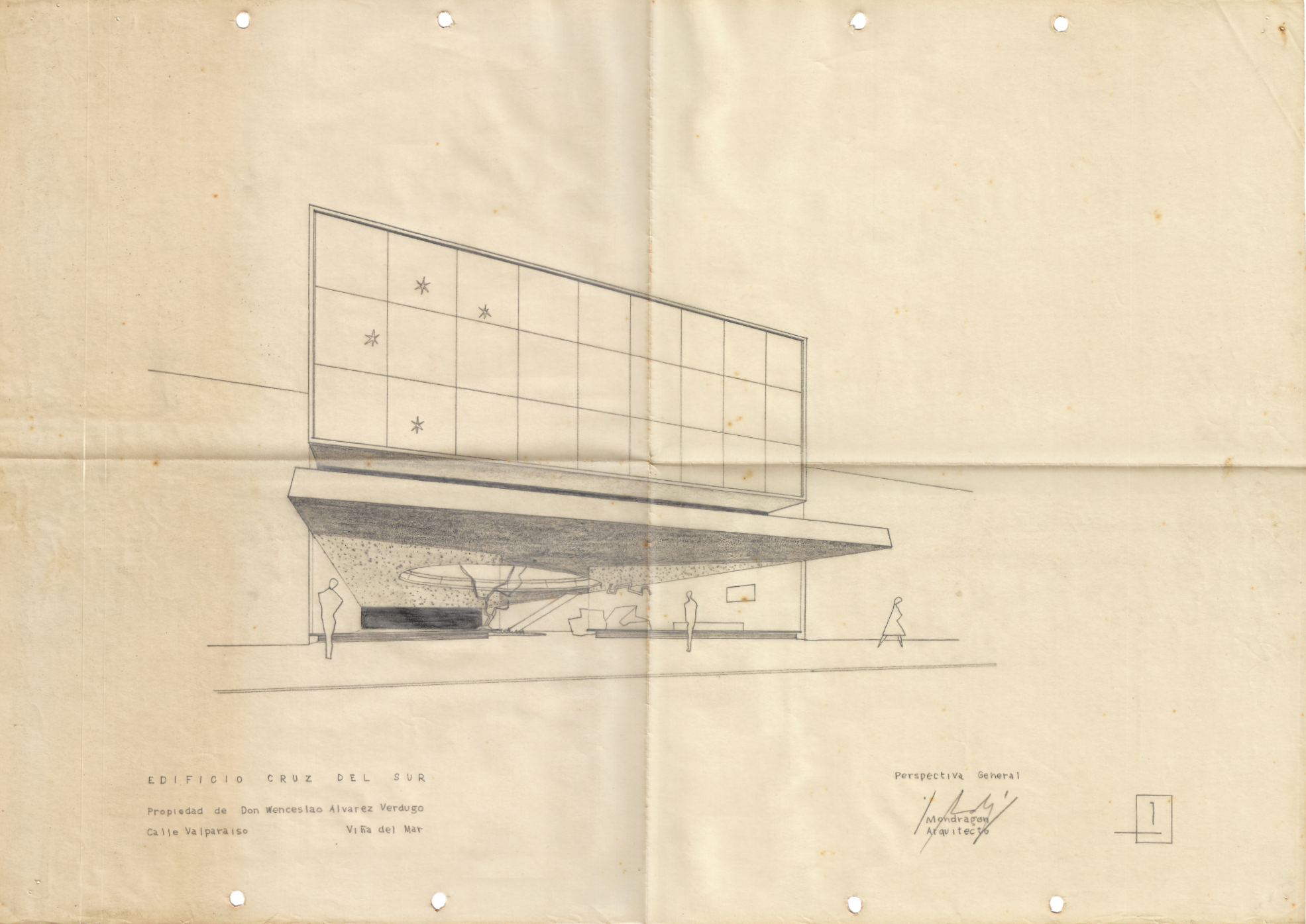

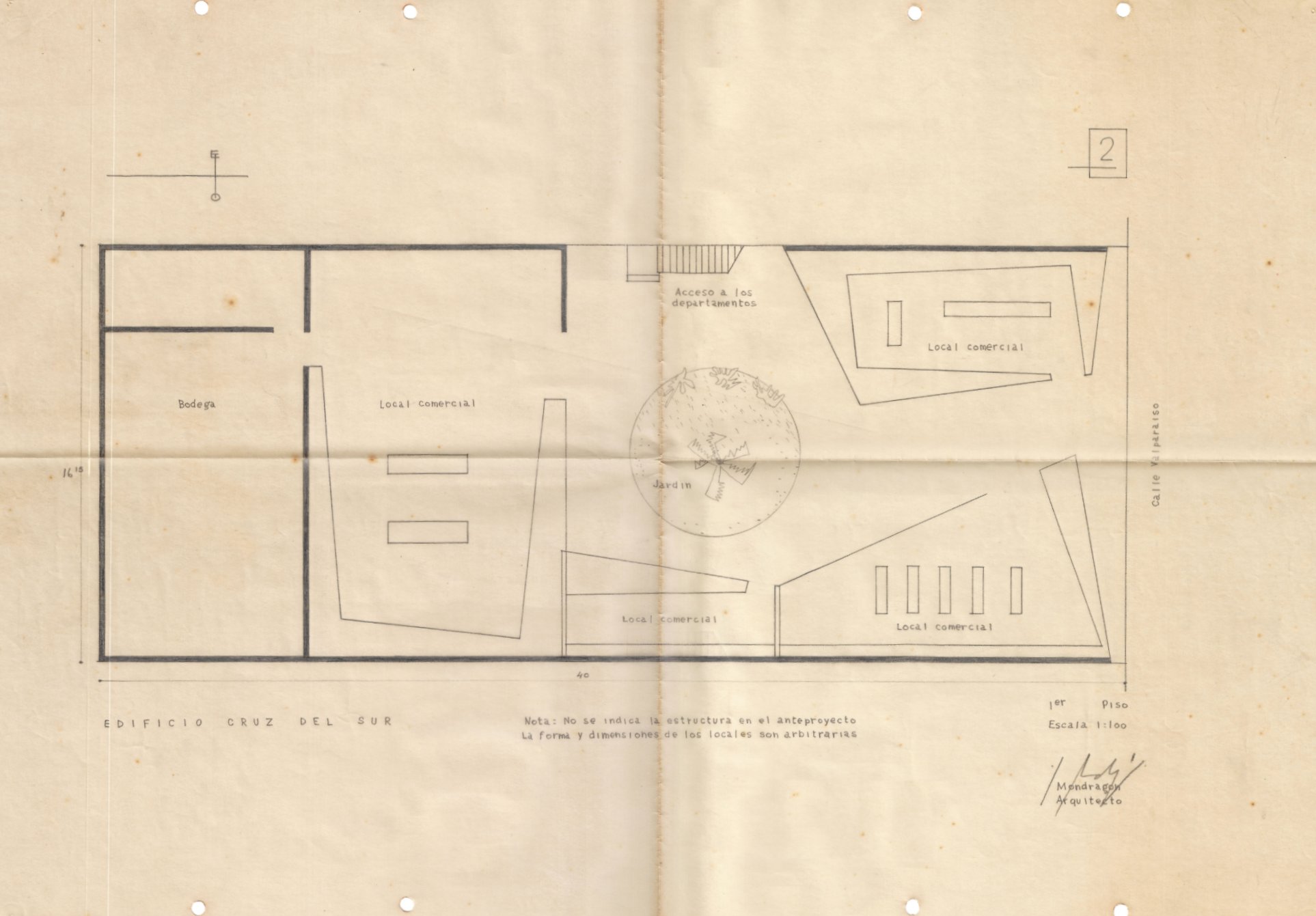

El proyecto del Edificio Cruz del Sur, propiedad de Don Wenceslao Álvarez Verdugo y ubicado en la ciudad de Viña del Mar, está compuesto por un conjunto de planos y croquis que documentan su configuración arquitectónica y distributiva. Se presenta una perspectiva general del edificio, junto con el plano del primer piso en escala 1:100, en el cual se indica que, al tratarse de un anteproyecto, no se especifica la estructura y la forma y dimensiones de los locales son arbitrarias.

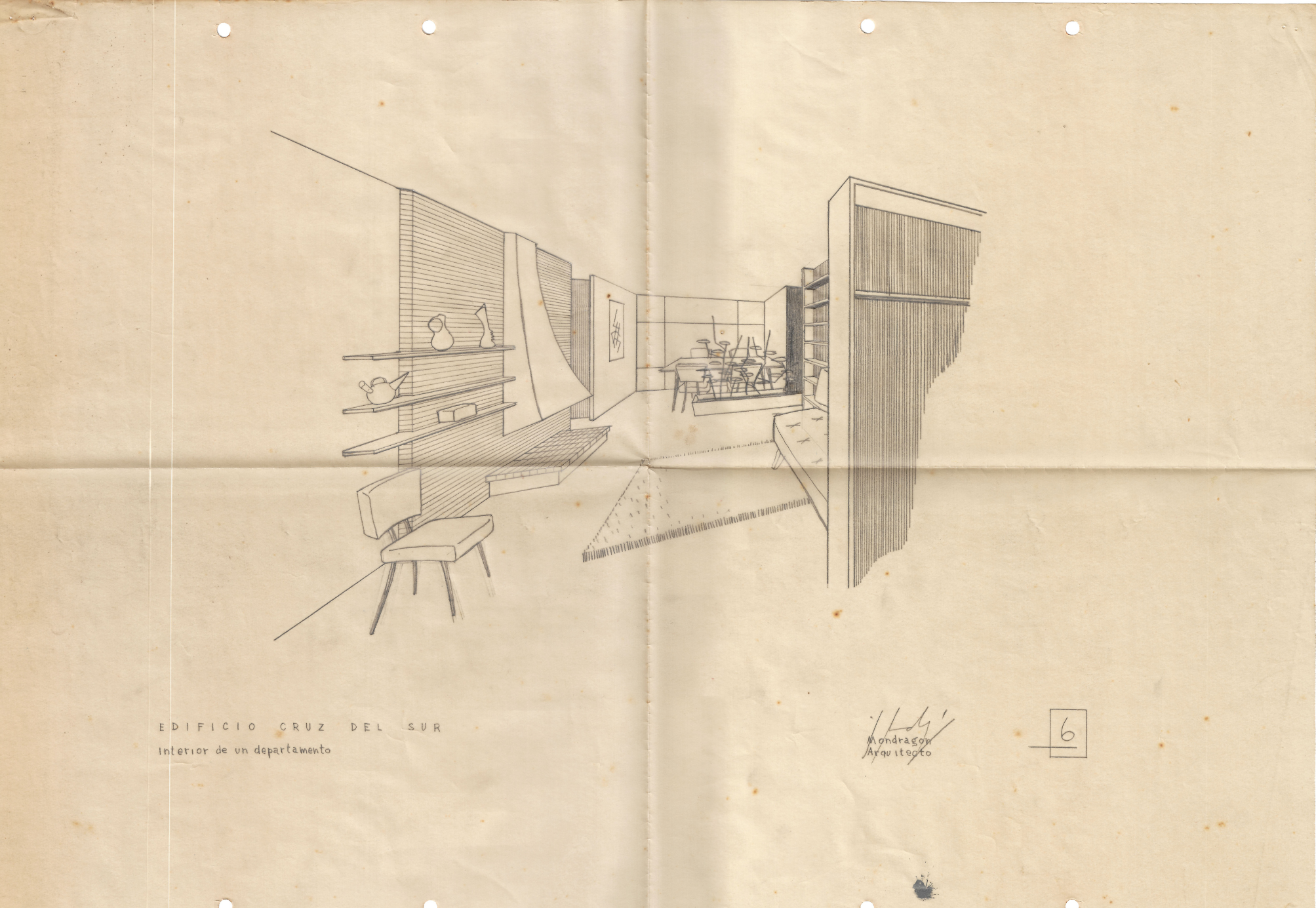

El conjunto incluye además los detalles del altillo y la terraza en escala 1:100, así como los planos que muestran los detalles de los departamentos correspondientes a los pisos 2, 3 y 4, desarrollados en la misma escala. Finalmente, se integra un plano que representa el interior del departamento, complementando la comprensión espacial del proyecto y cerrando el registro gráfico del edificio.
Description
5 planos; papel diamante
Keywords
Plano edificio
