Casa Dr. Alfonso Vargas
Date
1954-04
Journal Title
Journal ISSN
Volume Title
Publisher
Universidad de Valparaíso
Authors
Abstract

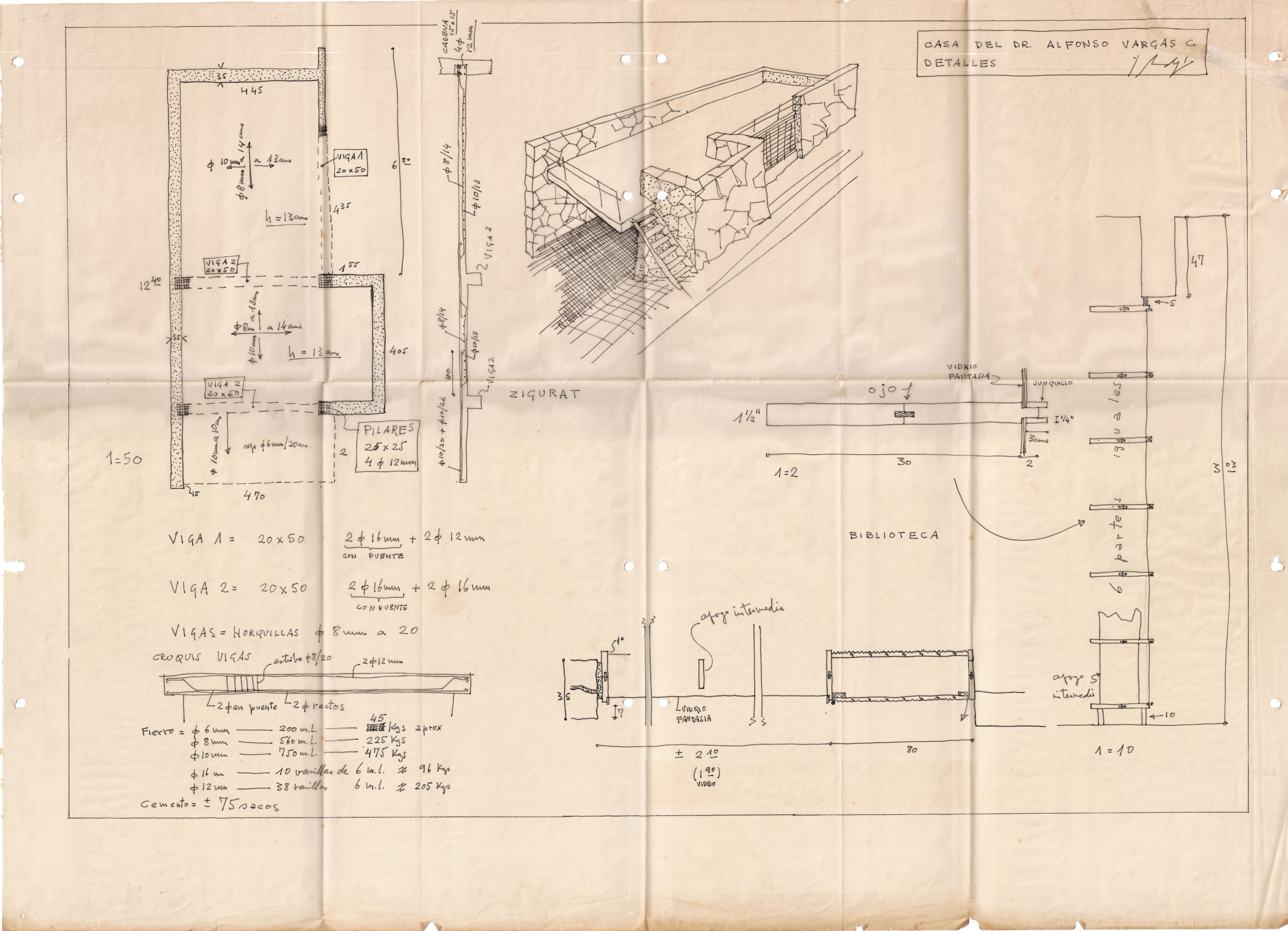

El proyecto de la Casa del Dr. Alfonso Vargas está compuesto por un conjunto de planos que registran tanto el diseño original como diversas modificaciones estructurales y distributivas realizadas a la propiedad. El Plano de detalles incluye la fachada y la planta general en escala 1:50, además de representaciones específicas de vigas y biblioteca en escala 1:10.

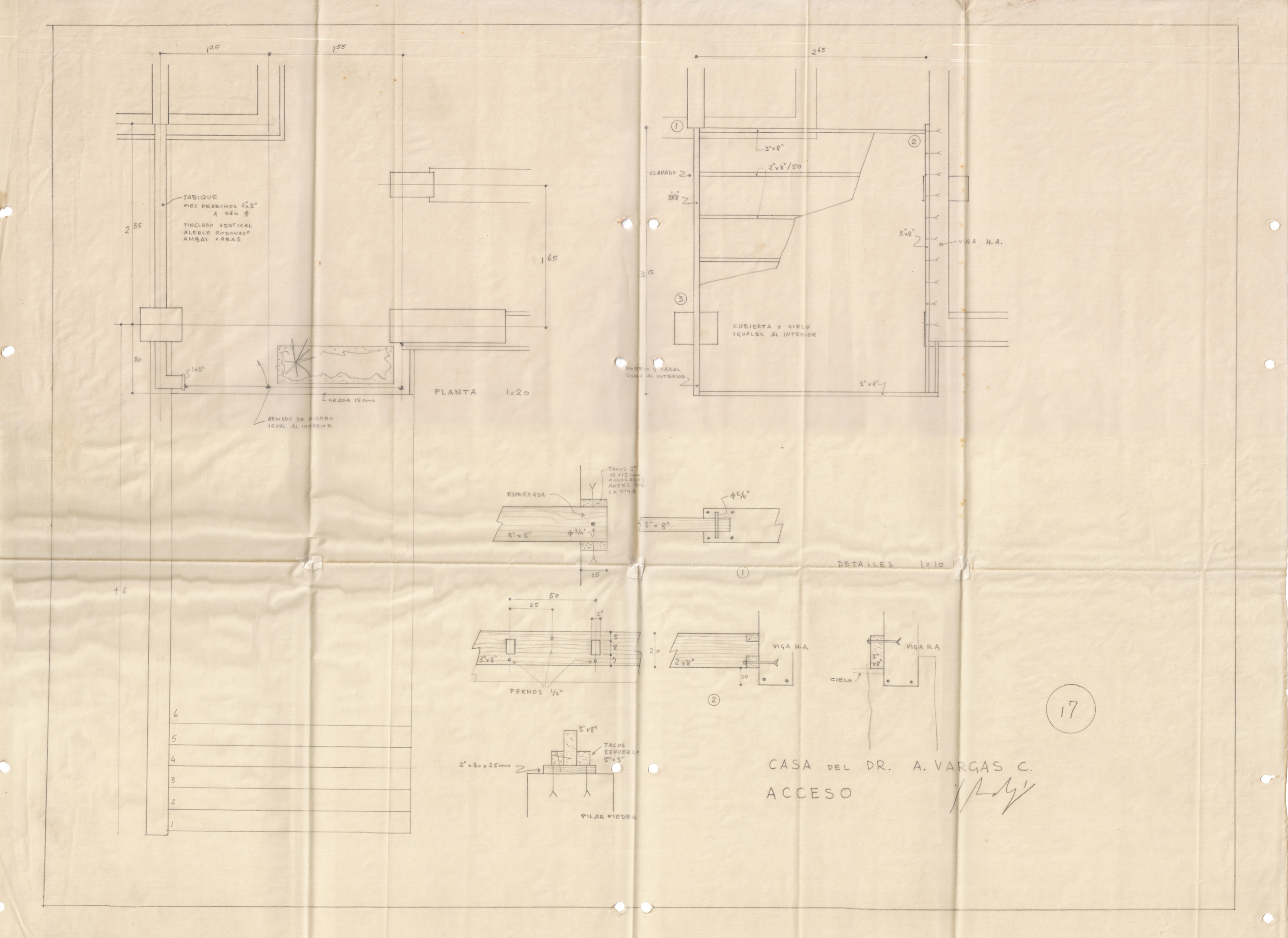

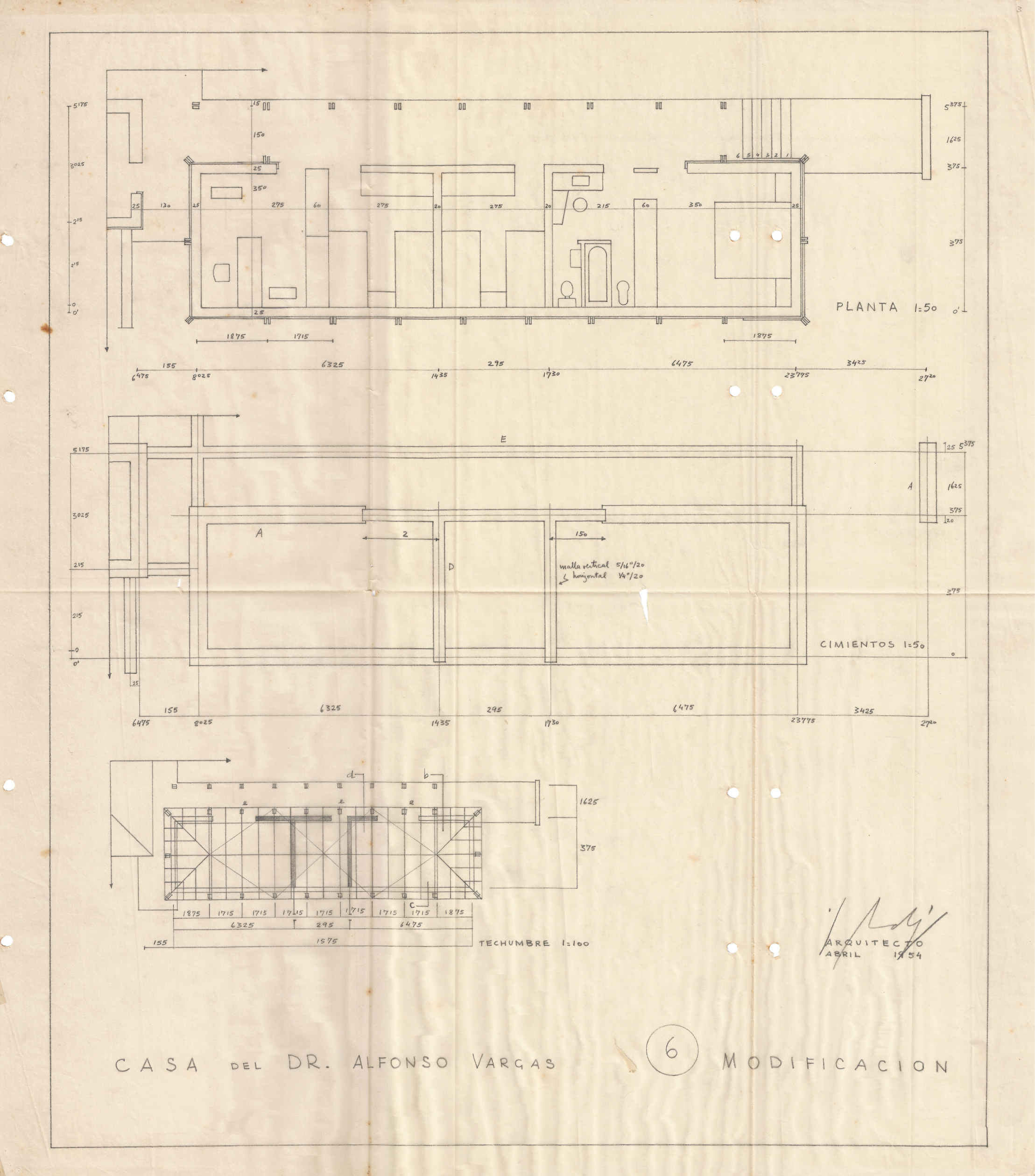

Se incorpora también una modificación de planta, elaborada en escala 1:50, junto con la representación de la techumbre en escala 1:100. El plano correspondiente al acceso de la casa presenta la planta en escala 1:20 y detalles en escala 1:10.

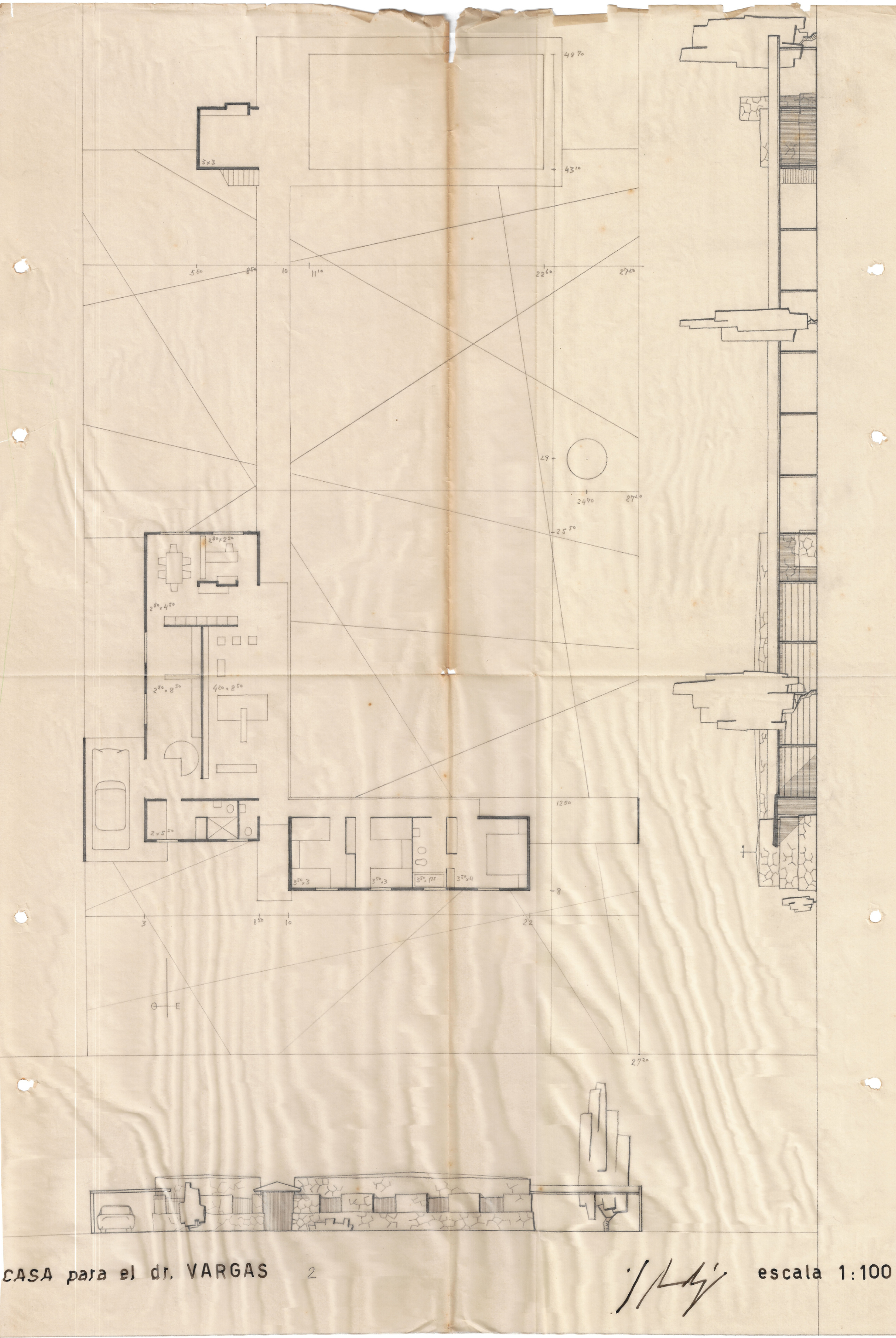

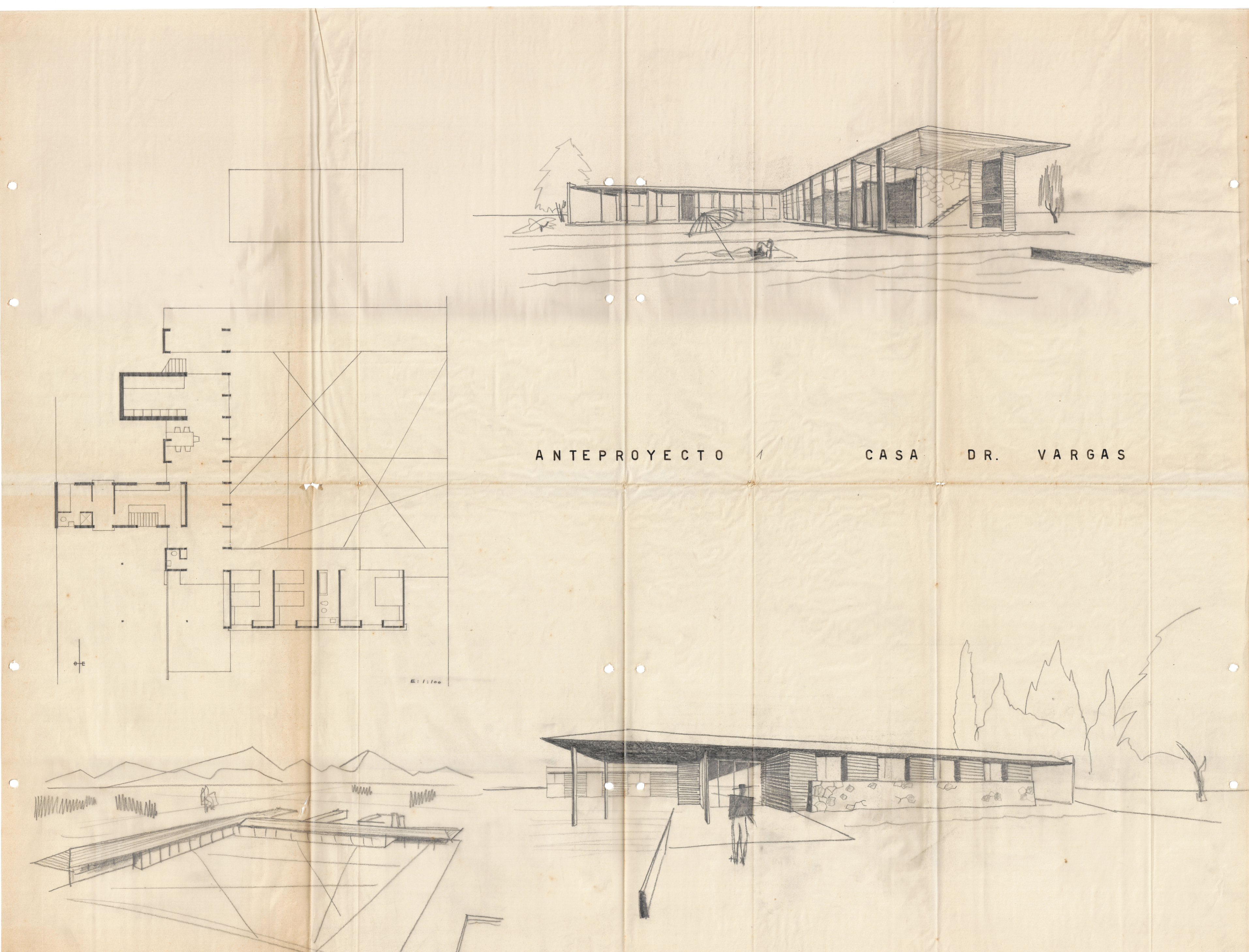

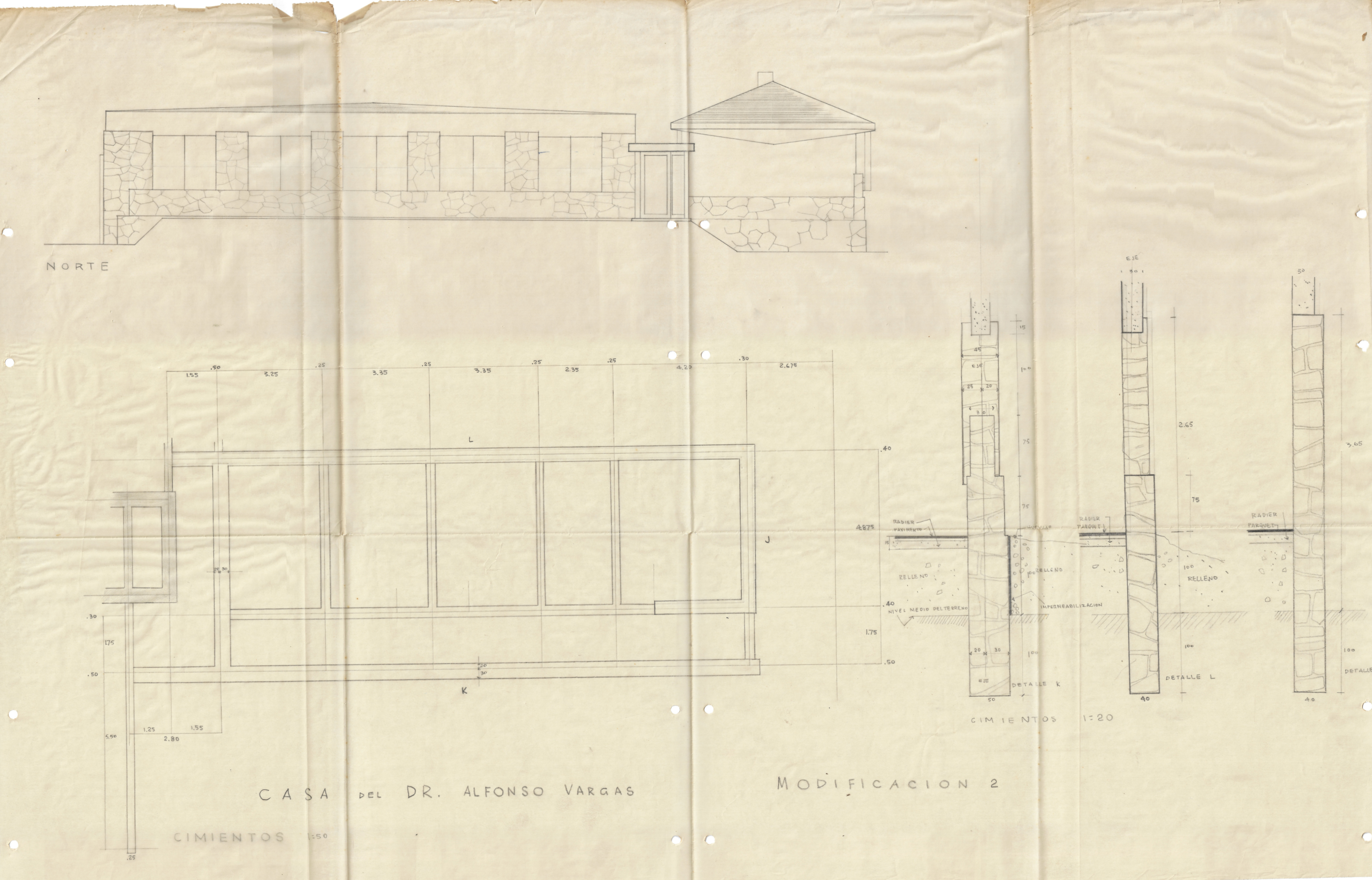

Asimismo, el proyecto contempla las Modificaciones 2, que abarcan los cimientos en escala 1:20 y la fachada norte. Se suma un plano general de la planta de la casa en escala 1:100, y un croquis del anteproyecto, que muestra una vista de elevación de la vivienda. Finalmente, se integra una segunda versión de las Modificaciones 2, correspondiente a una casa de tres dormitorios, que incluye fachada y planta en escala 1:50.
Description
6 planos; papel diamante
Keywords
Plano casa, Croquis
