La propiedad de Don Alfredo Velarde G., ubicada en la comuna de Viña del Mar, está compuesta por un conjunto de planos arquitectónicos que detallan tanto la estructura general como los elementos constructivos específicos del proyecto.

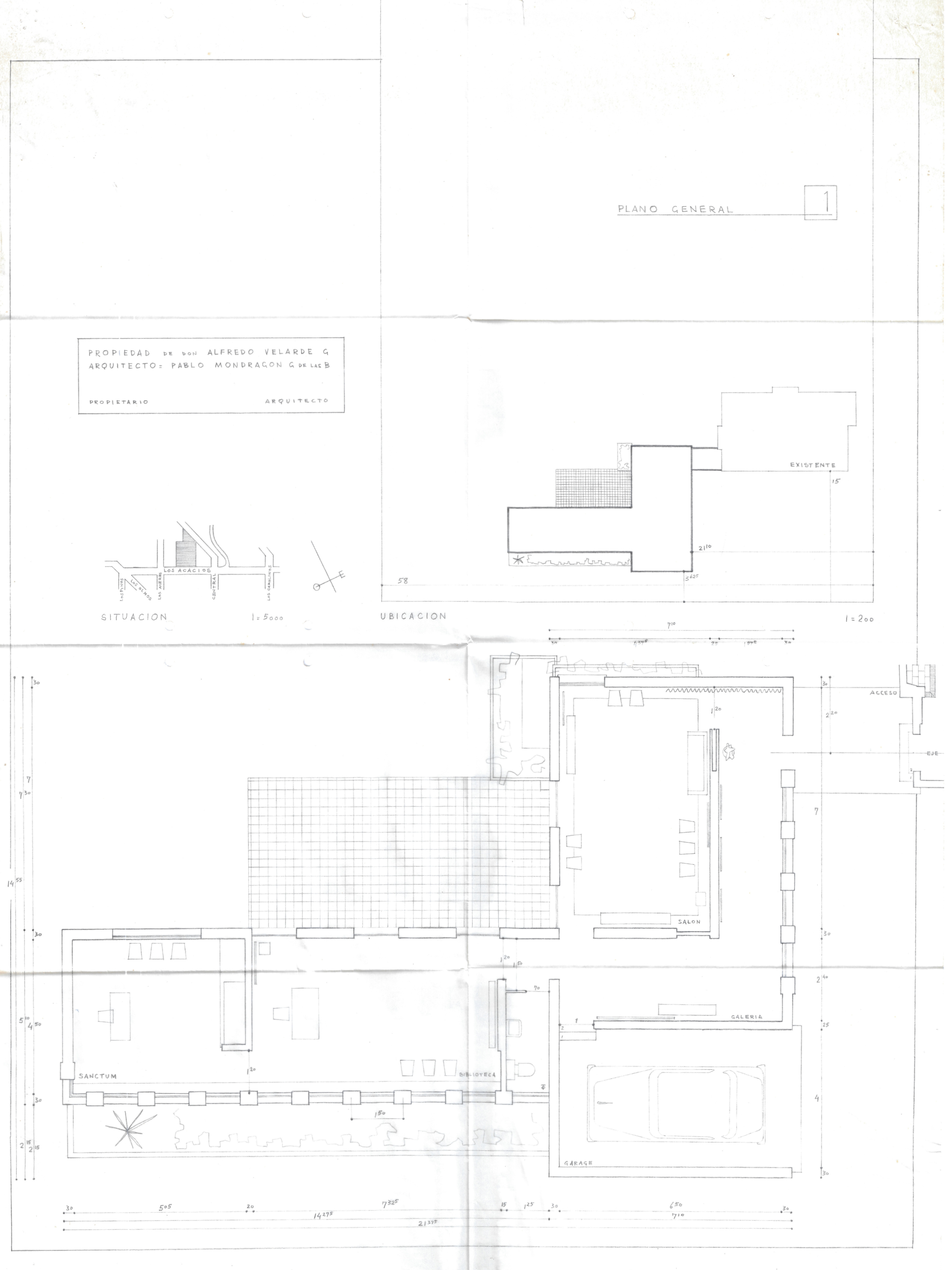

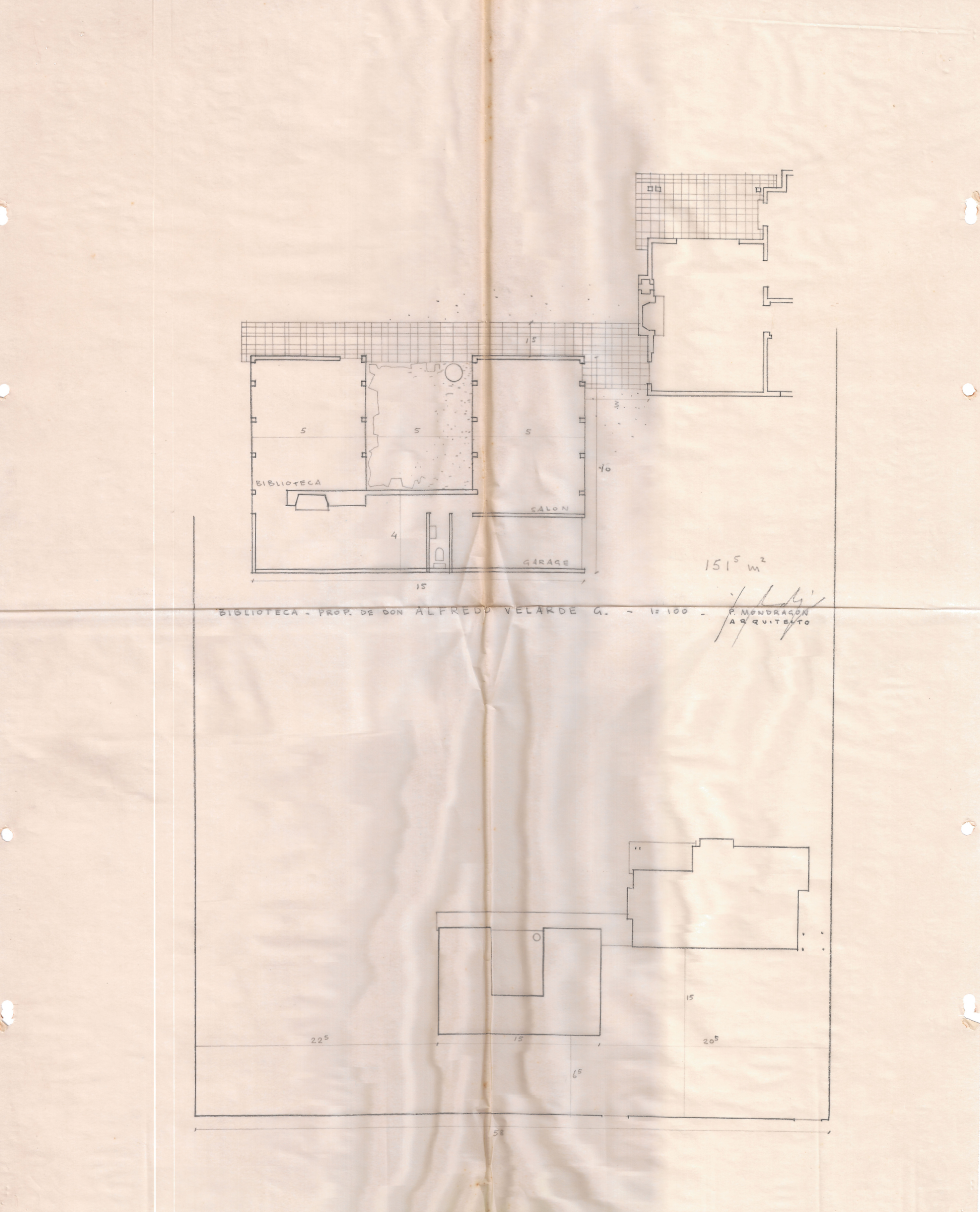

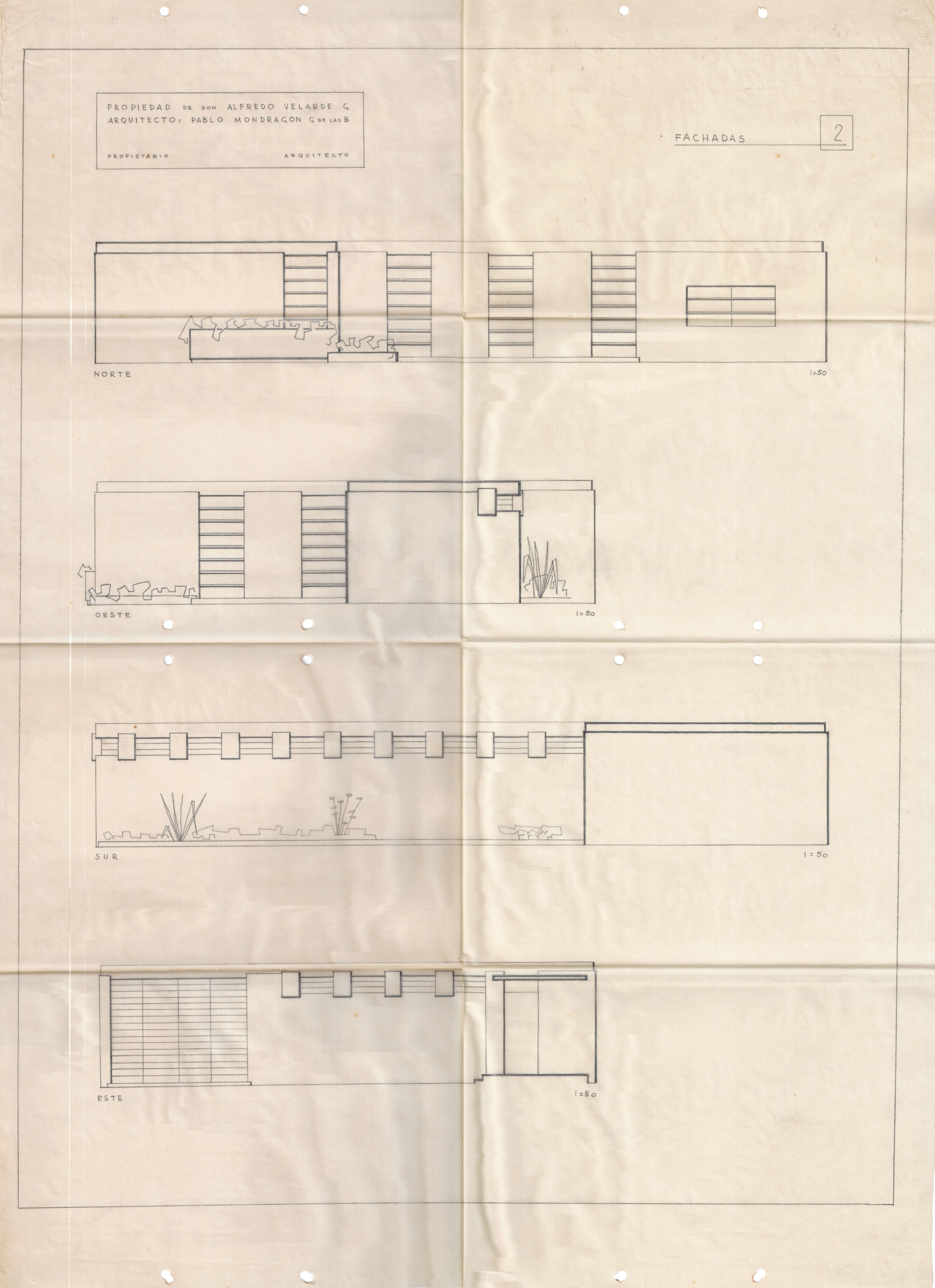

El plano general del inmueble se presenta en escala 1:50, complementado por las fachadas, también en escala 1:50, que muestran las orientaciones principales de la edificación. El proyecto incluye igualmente cortes en escala 1:50, los cuales permiten comprender la volumetría y la disposición interior.

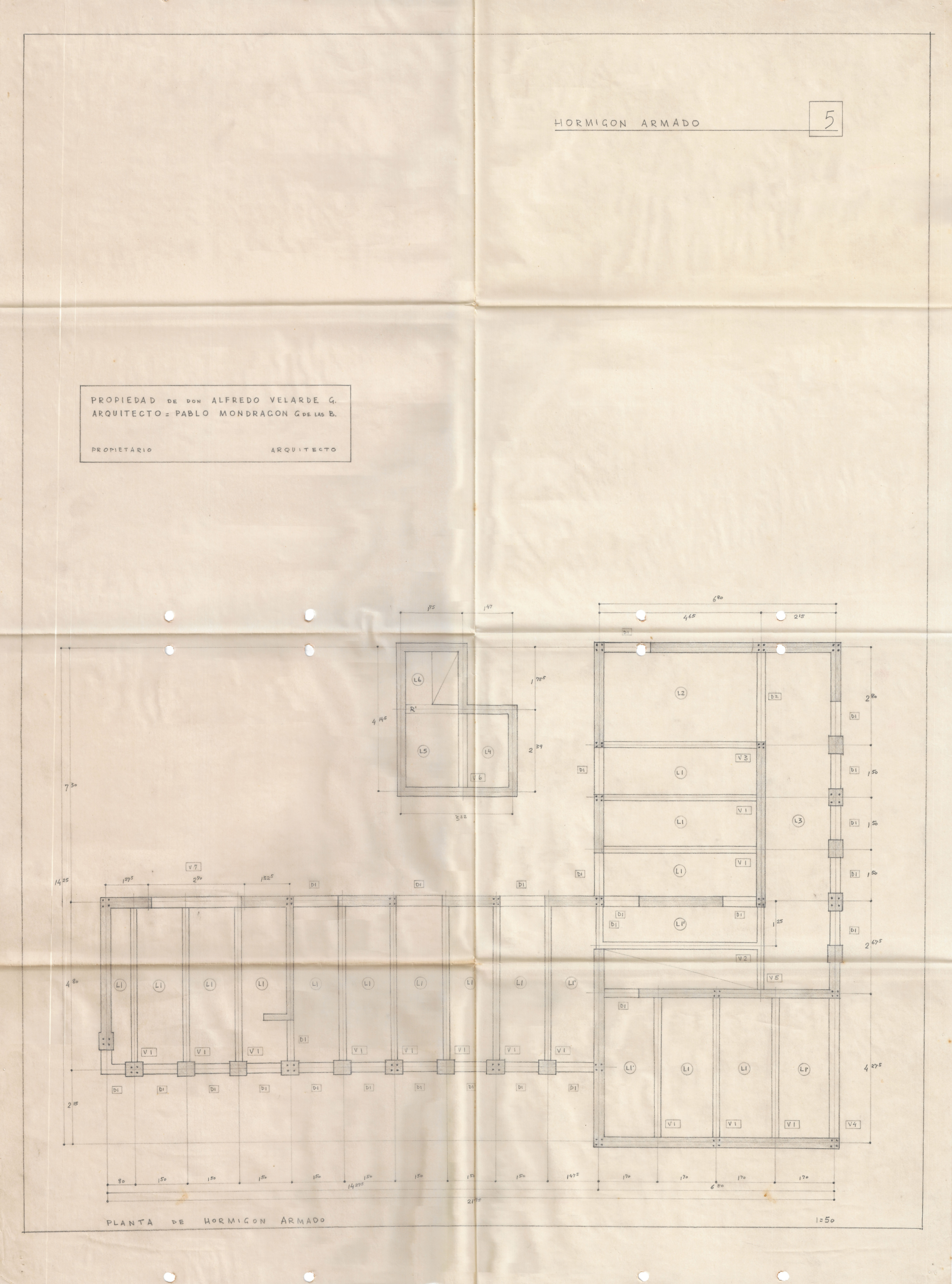

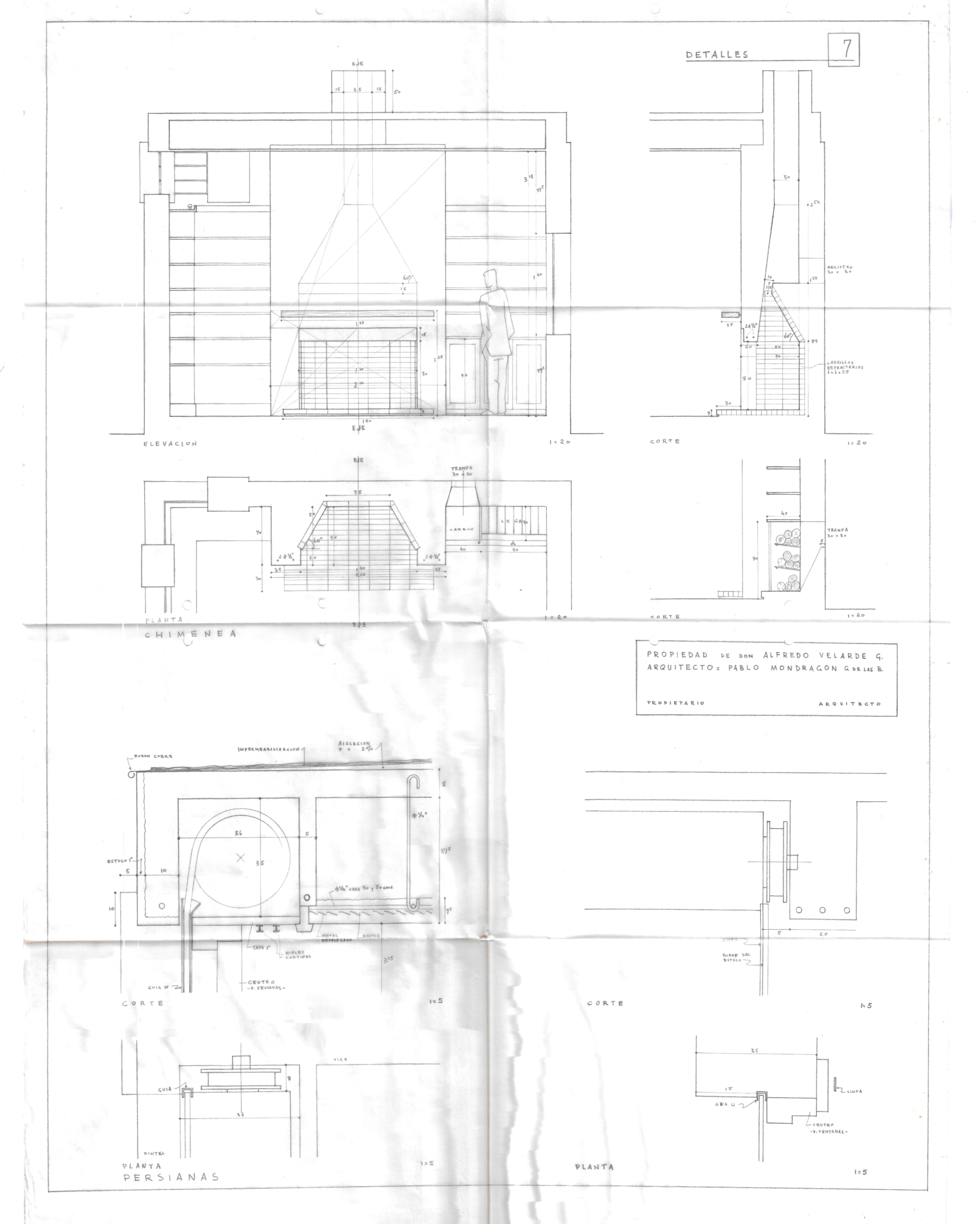

Se incorporan los cimientos en escala 1:50, especificando el uso de hormigón de 255 k/m², junto con planos de hormigón armado, tanto generales (esc. 1:50) como de detalles en escala 1:20. Asimismo, se presentan detalles de elevación y de chimenea en escala 1:20, así como persianas en escala 1:5.

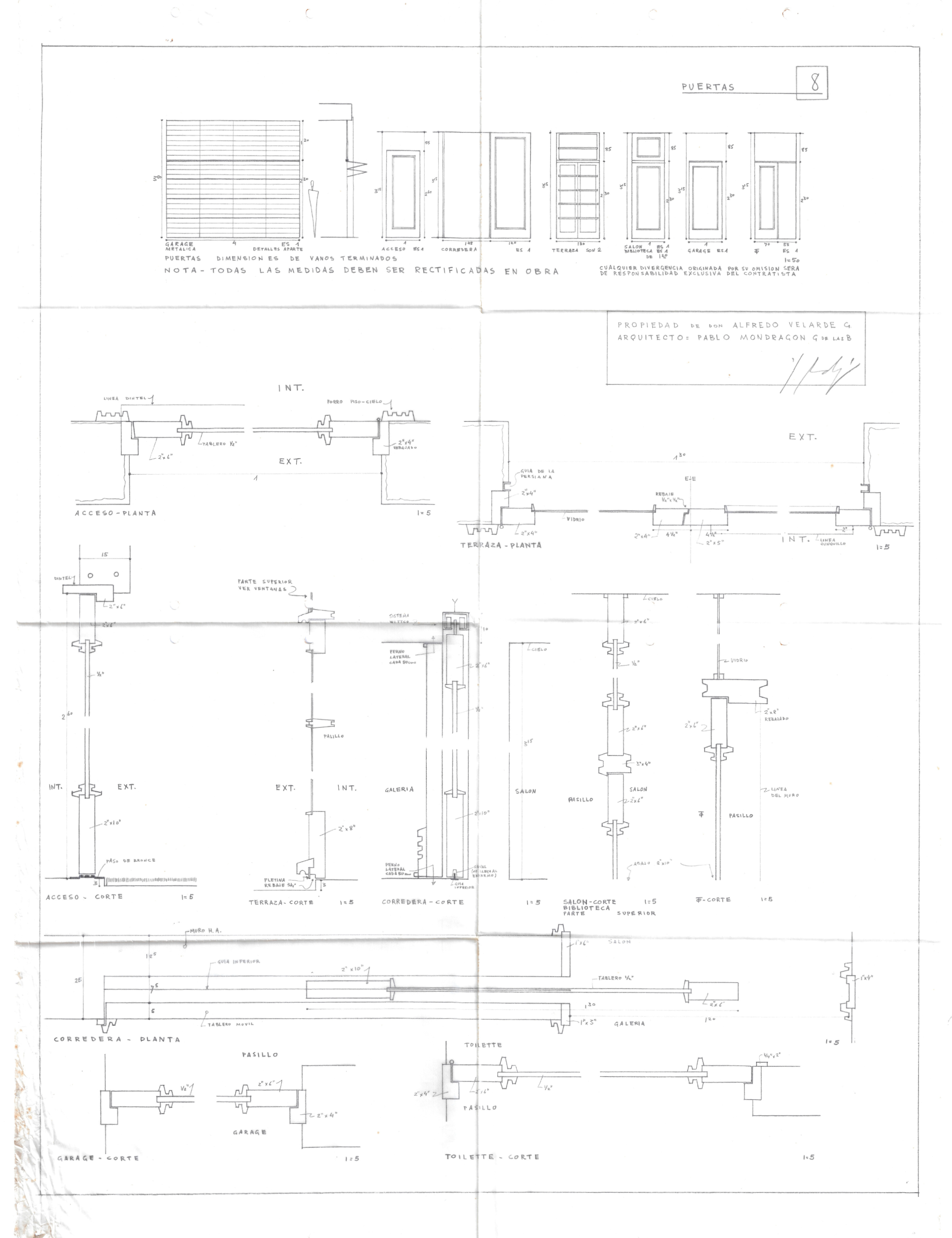

Los documentos contemplan también detalles de puertas, con la indicación expresa de que todas las medidas deben ser rectificadas en obra, y detalles de ventanas en escala 1:5, acompañados de la misma nota técnica. El conjunto se complementa con planos adicionales que describen puertas, ventanas, guardapolvos, molduras y junquillos.

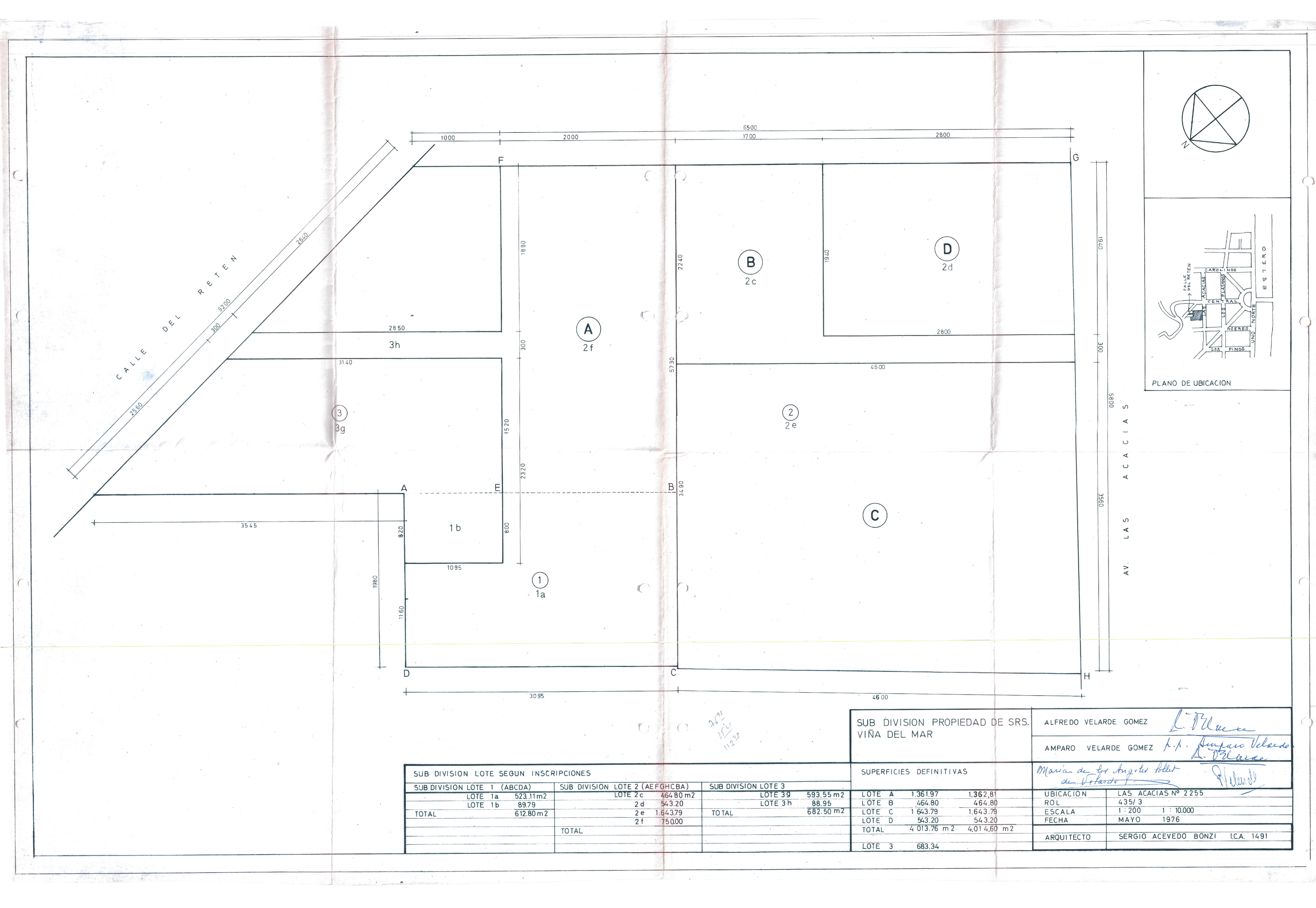

Finalmente, se adjunta el plano correspondiente a la subdivisión de los Sres. Alfredo Velarde Gómez y Amparo Velarde Gómez, en Viña del Mar, el cual incluye la planta, el plano de ubicación y las firmas de los propietarios.
