Casa Gonzalo García Navarrete
Fecha
S/F
Título de la revista
ISSN de la revista
Título del volumen
Editor
Universidad de Valparaíso
Autores
Resumen

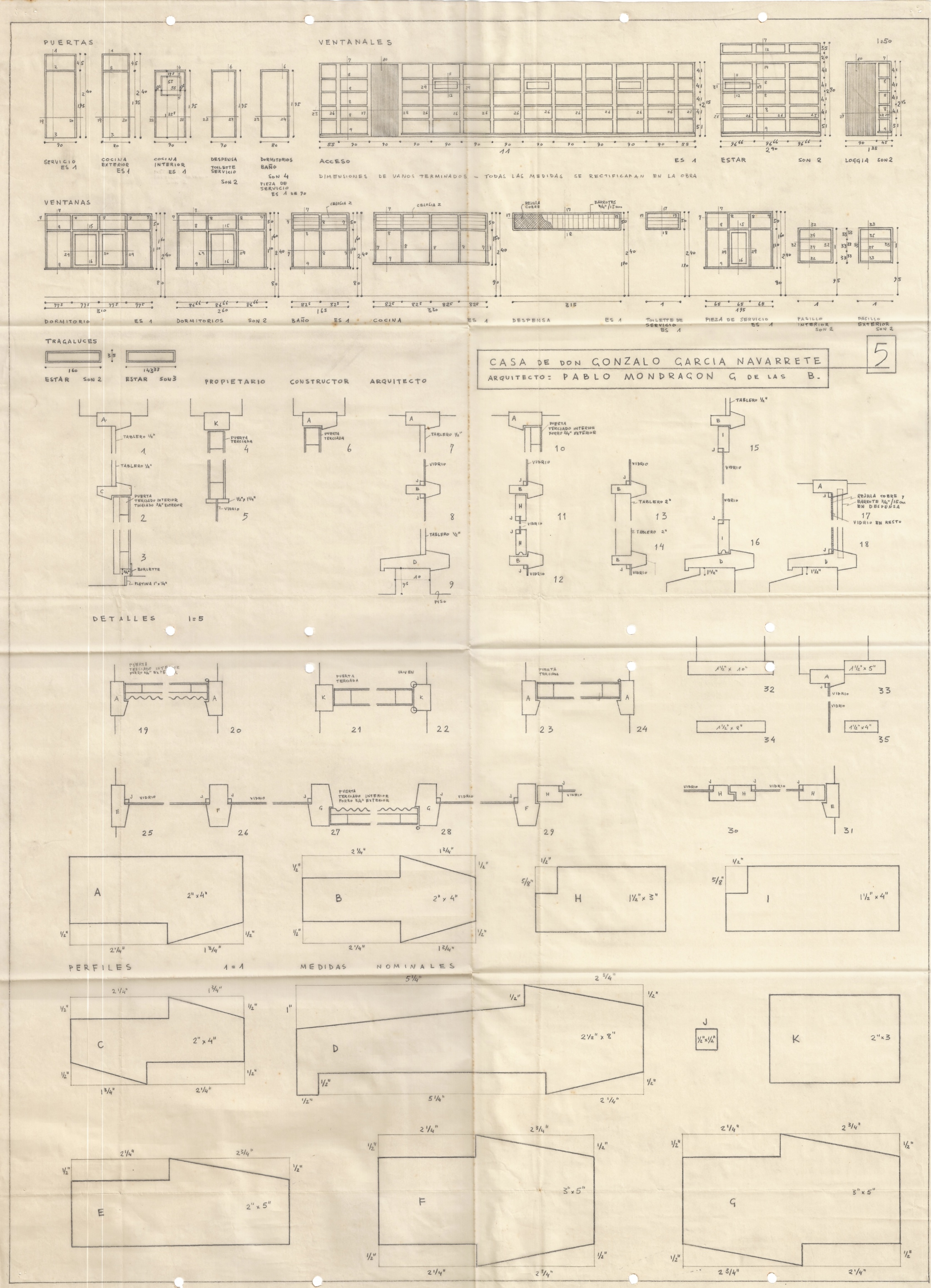

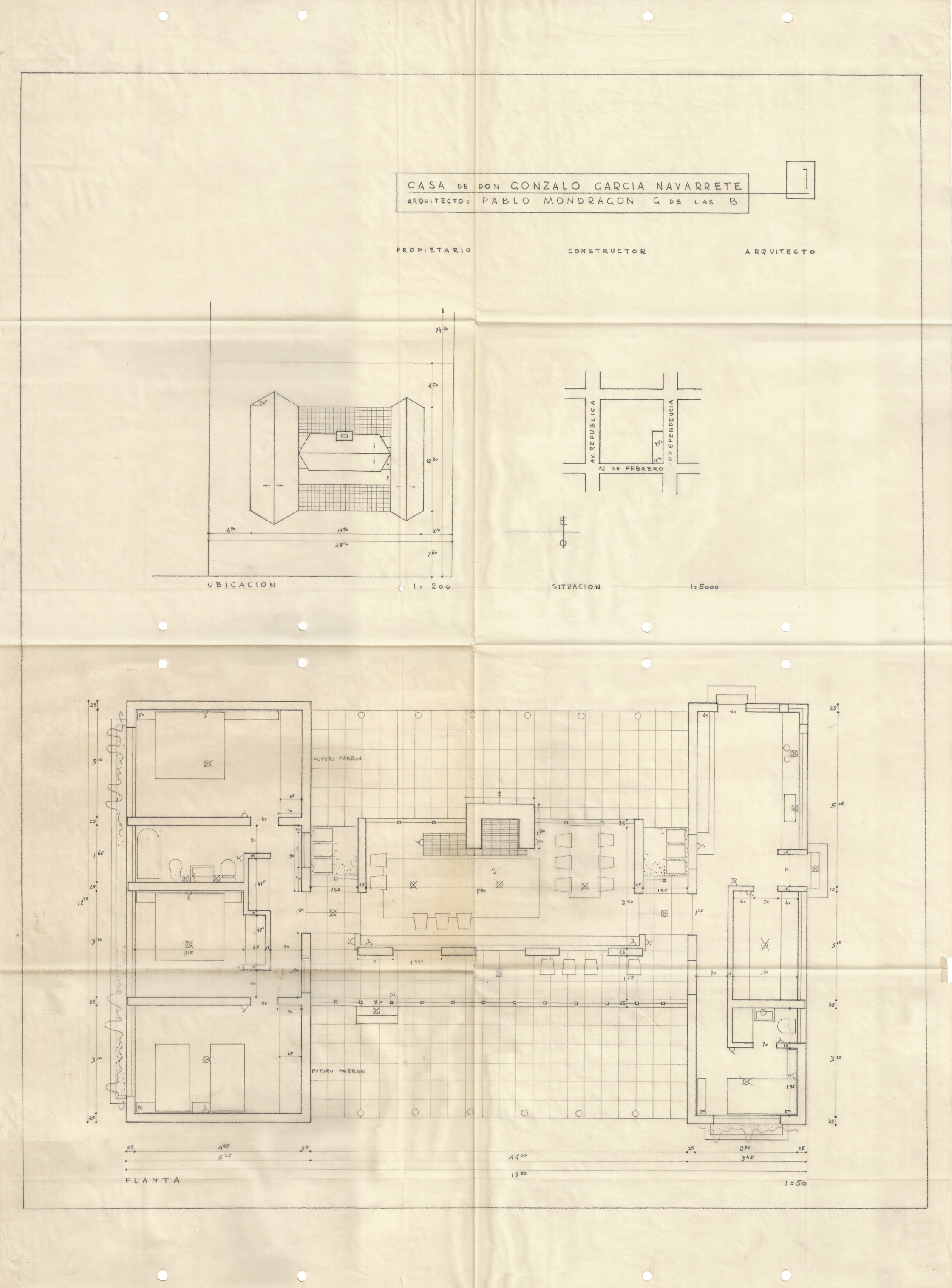

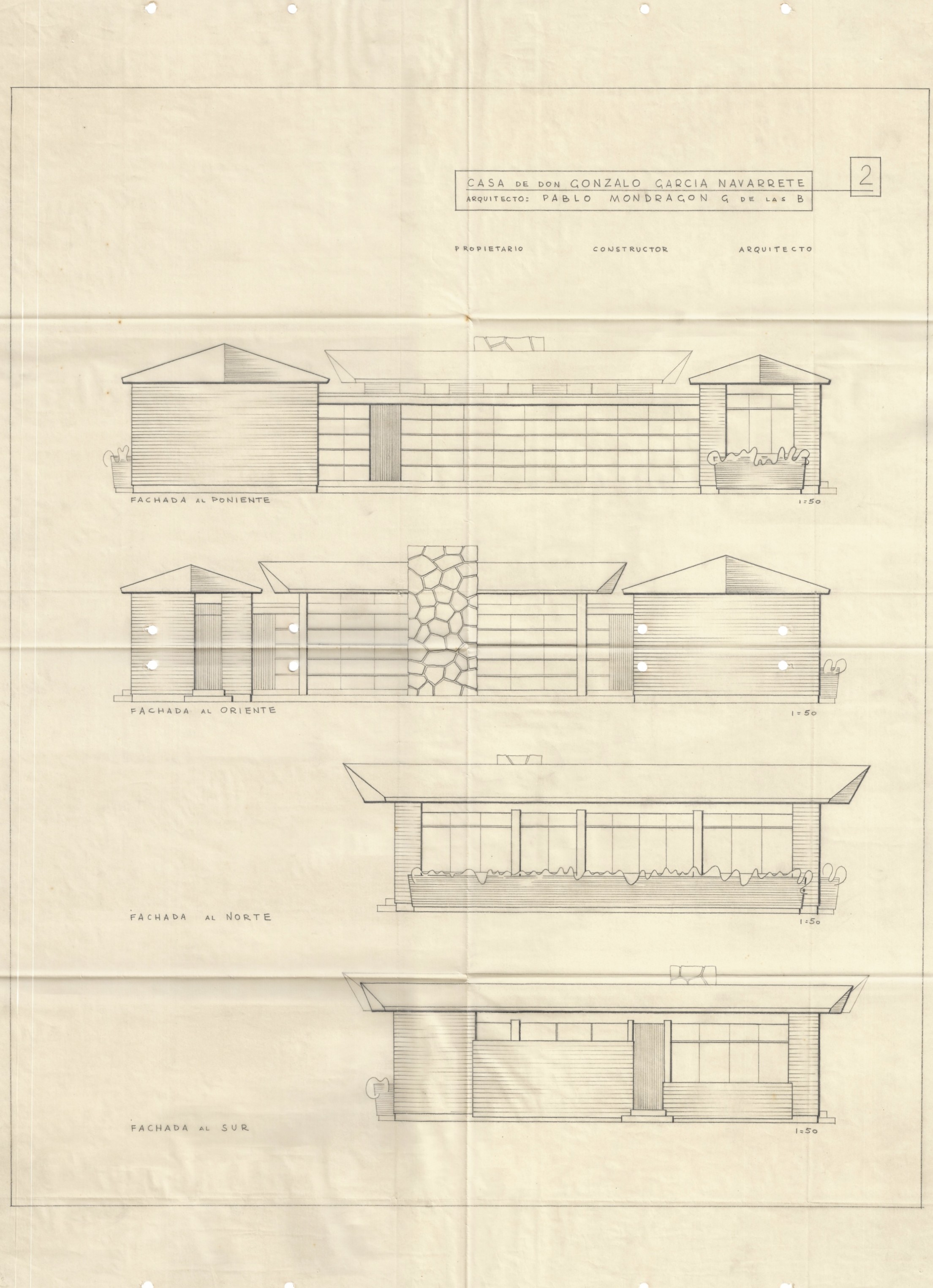

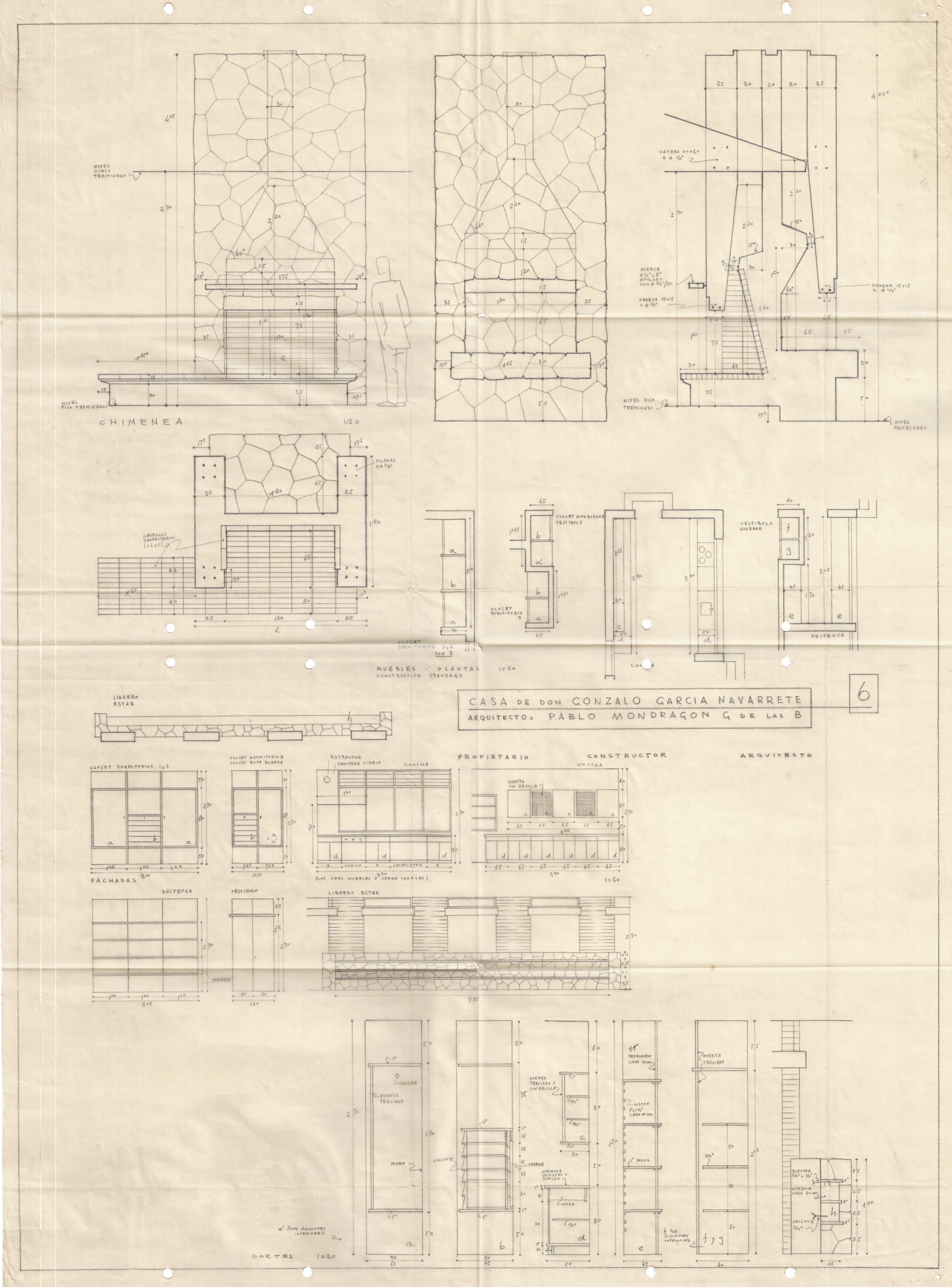

El proyecto de la Casa de Don Gonzalo García Navarrete está conformado por un conjunto de planos arquitectónicos. Incluye un plano con los detalles de planta en escala 1:50 y la ubicación general en escala 1:5000. Se incorpora también el plano de fachadas poniente, oriente, norte y sur, desarrollado en escala 1:50. El conjunto se completa con el corte en escala 1:50 y los detalles de cimientos en escala 1:15, además de un plano con detalles constructivos en escala 1:20, el cual incluye un resumen de los cálculos de hormigón armado. Finalmente, se integran los planos con los detalles de ventanales y tragaluces en escala 1:15, y los detalles de chimenea y muebles, con lo cual se documenta íntegramente la solución arquitectónica y estructural de la vivienda.
Descripción
6 planos; papel diamante
Palabras clave
Plano casa
