Casa para don Carlos Fuentes Escobar
Date
S/F
Journal Title
Journal ISSN
Volume Title
Publisher
Universidad de Valparaíso
Authors
Abstract

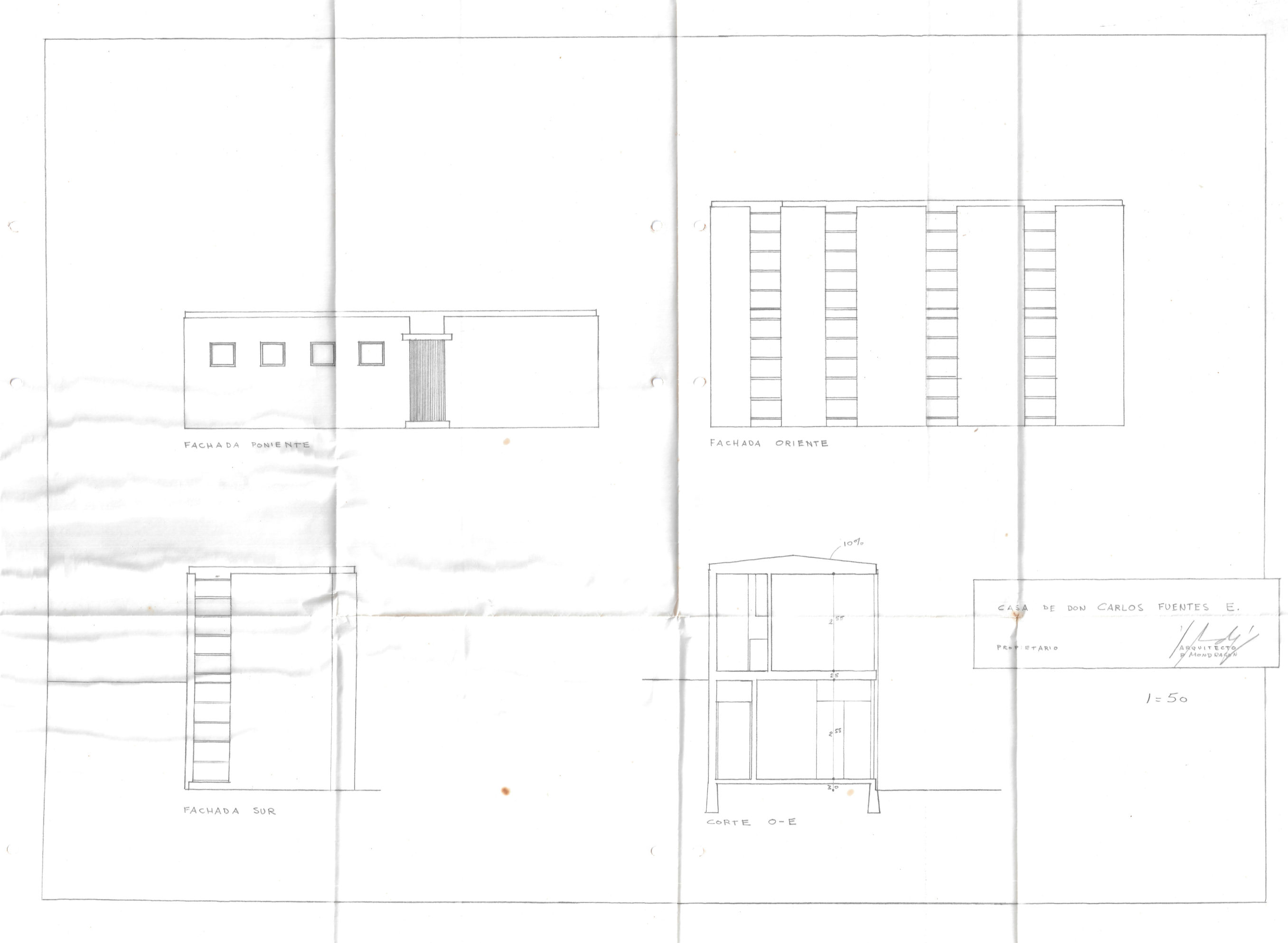

El proyecto de la Casa de don Carlos Fuentes Escobar, ubicada en la comuna de Valparaíso, está compuesto por un conjunto de planos arquitectónicos y constructivos que detallan las distintas etapas del diseño de la vivienda. Entre ellos se incluye el plano de fachadas poniente, oriente y sur, junto con el corte O–E, todos elaborados en escala 1:50.

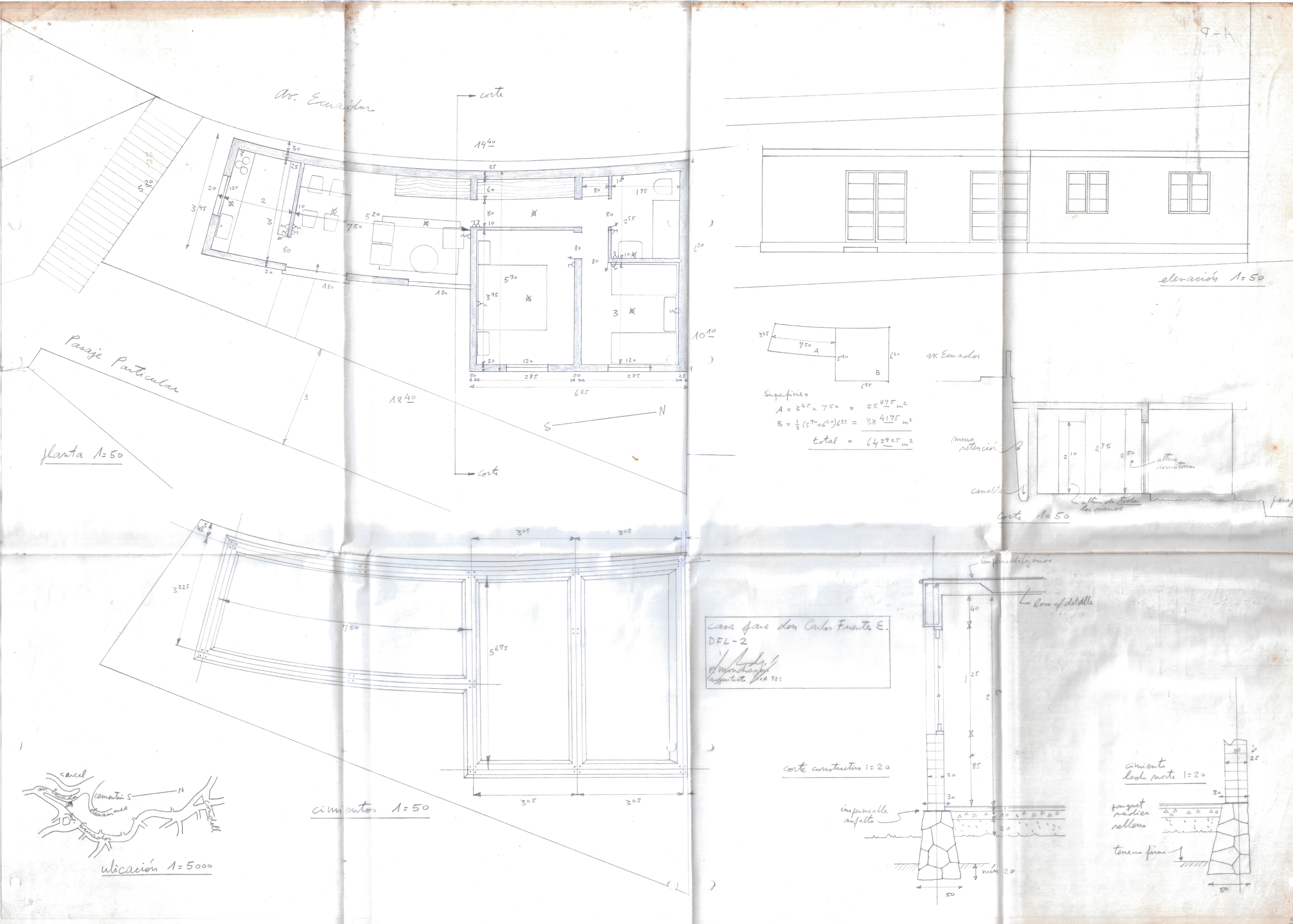

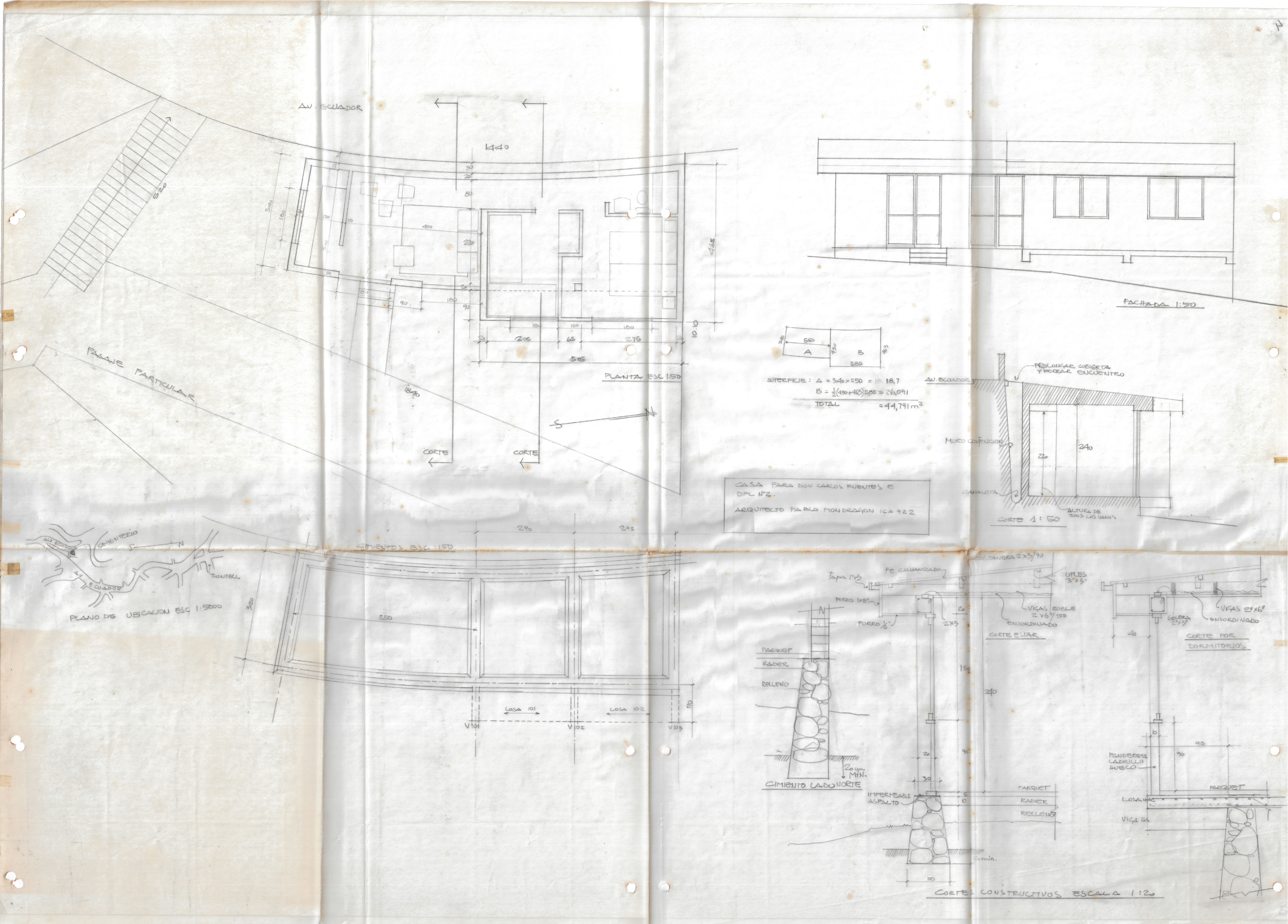

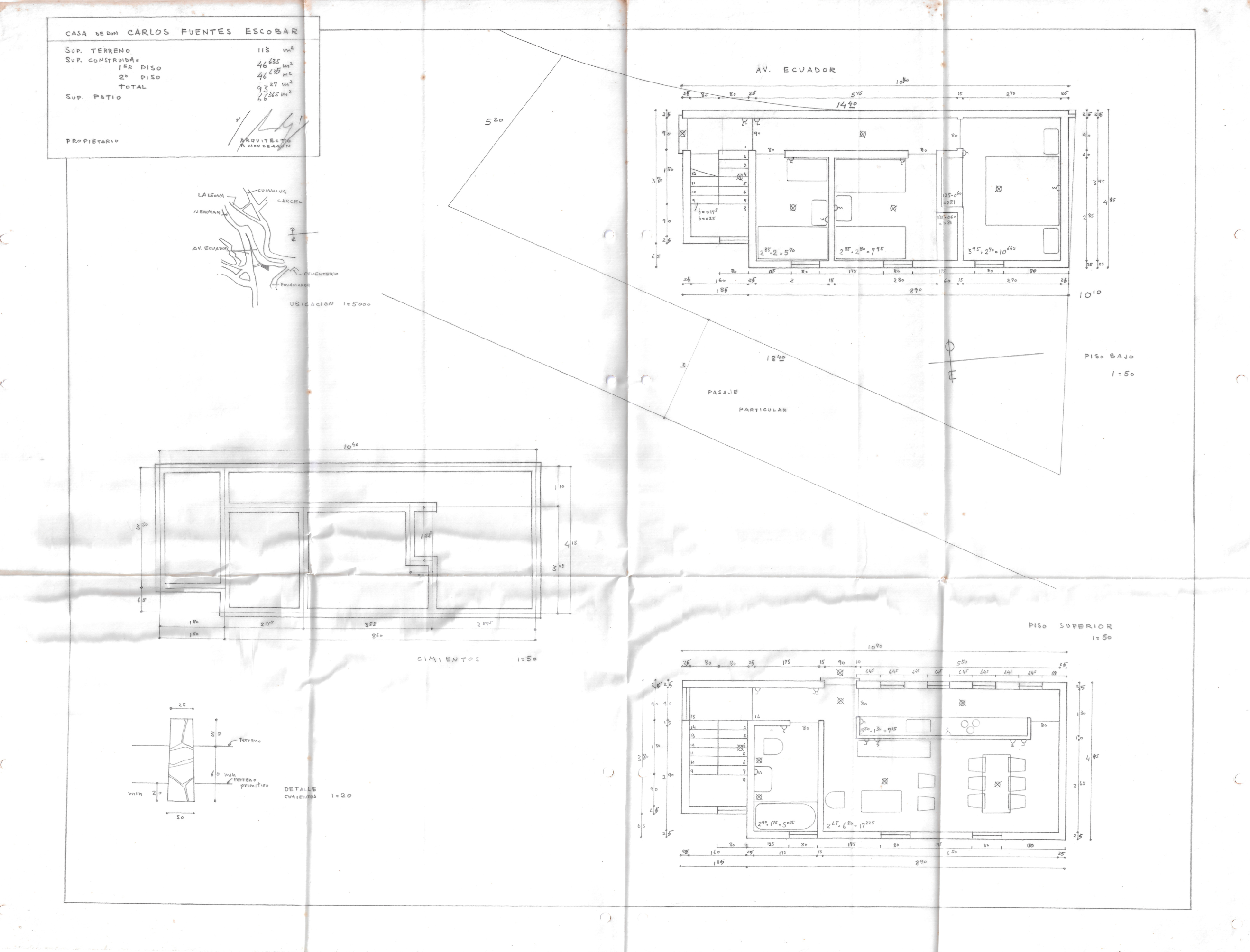

A esto se suma un plano de detalles, que presenta la situación y ubicación de la vivienda en escala 1:5000, además de los cimientos en escala 1:20. El proyecto incorpora también documentación correspondiente a DFL-2, donde se especifican nuevamente la ubicación en escala 1:5000, un corte constitutivo de cimientos en escala 1:20 y una elevación en escala 1:50.
Finalmente, se incluyen cortes constructivos en escala 1:20 y una fachada en la misma escala, completando así la información técnica del proyecto.
Description
4 planos; papel diamante
Keywords
Plano casa
